現場情況：

現場情況：一條10kV高壓電纜總長約200米，用2500V電子絕緣電阻測試儀測得該故障電纜對地的絕緣阻值ABC分別為500MΩ、450MΩ、0MΩ，項間阻值分別為A、B 450MΩ，A、C  0MΩ,B、C  0 MΩ，由此判斷該電纜C項為金屬性短路故障。

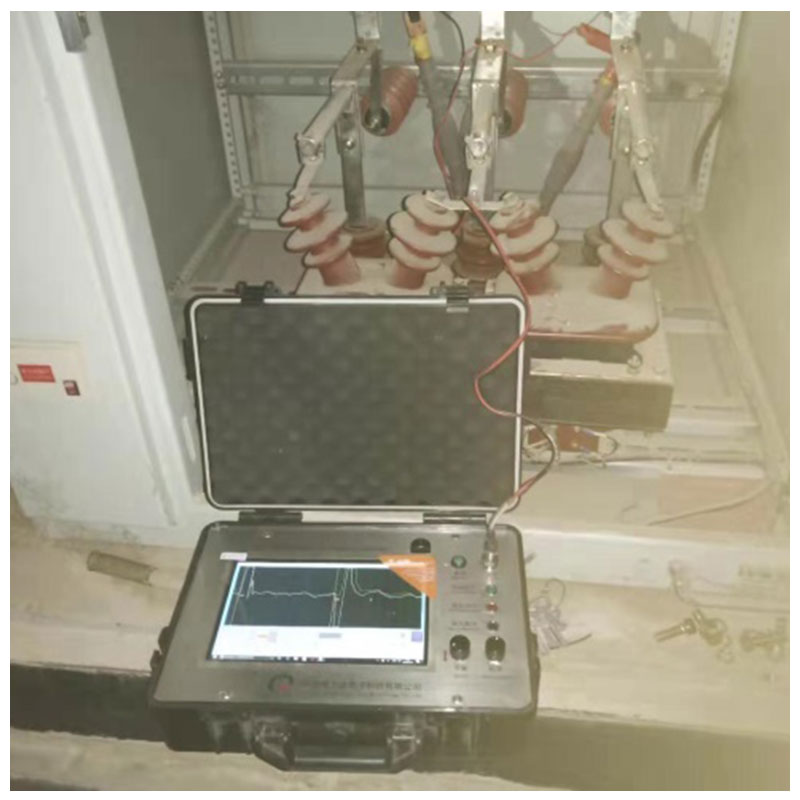

首先測試人員用QLD-201智能電纜故障測距儀的低壓脈沖法分別測AC、BC兩項電纜為短路波形，短路距離是245米，然后繼續用QLD-201智能電纜故障測距儀的低壓脈沖法測A、B兩項電纜為開路波形，距離是255米,為確定A、B兩項測得開路波形距離為該電纜全長，測試人員在終端把A、B兩項短路后測得波形發生變化為短路波形，由此斷定該電纜全長為255米，短路故障點距離為245米，“根據現場環境只能采用高壓放電來準確定位故障點，因短路故障，高壓放電故障點處很難檢測到放電聲音”。

接著測試人員用QLD-K10電纜故障測試儀準確測試出電纜全長的路徑走向。

接著測試人員采用QLD-M30一體化高壓發生器，擋位打在沖擊放電模式，對故障點進行擊穿放電的同時，用QLD-D20電纜故障定位儀去故障點附近去定位，根據以上測距描述，故障點位置距離終端10米，測試人員在距離終端20米內范圍仔細去偵聽，經過努力終于定位故障點位置，“因為偵聽到的故障點放電聲音太低，波形幅度也很小，前后1米都有微弱的放電聲音”，確認無誤后，現場工作人員在定位出故障點位置處為中心，前后開挖2.5米。

現場人員經過1小時的努力工作，挖出故障電纜，可以明顯看到故障點，并且故障點就在測試人員定位的正下方，測試的故障距離也吻合。

現場工作人員把故障點位置截斷做好表面處理后，測試人員用2500V電子絕緣電阻測試儀，測該電纜兩段的阻值ABC三項對地分別為1500MΩ以上，項間阻值分別為1500MΩ，確定沒有其他故障，工作人員開始做接頭。

4小時后做好接頭，現場供電局工作人員用耐壓測試儀對該電纜的A、B、C三項做耐壓，每項20分鐘以上，沒有泄漏電流，確定該電纜沒有其他故障點，1小時后恢復用電，現場觀眾和客戶鼓掌贊美儀器真先進，真厲害。
